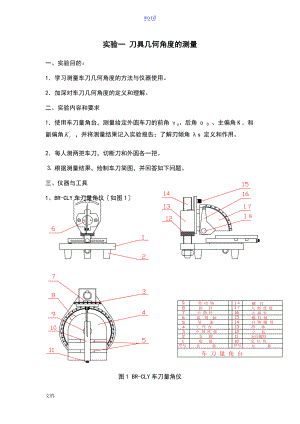

word实验一 刀具几何角度的测量一、实验目的： 1学习测量车刀几何角度的方法与仪器使用。 2加深对车刀几何角度的定义和理解。 二、实验内容和要求 1使用车刀量角台，测量给定外圆车刀的前角o、后角 0 、主偏角K r 和副偏角 ，并将测量结果记入实验报告；了解刃倾角s 定义和作用。 2每人测两把车刀，切断刀和外圆各一把。 根据测量结果，绘制车刀简图，并回答如下问题。 三、仪器与工具 1、BR-CLY车刀量角仪如图1图1 BR-CLY车刀量角仪2、所配车刀规格：配四把车刀：400车刀(车外圆、平端面、倒角)、900车刀(精车刀、车外圆、平端面)、750车刀(精车刀、车外圆、平端面)、切断刀(切断、切槽)。精度：78级左右四、车刀量角台结构介绍与测量方法 l量角台的主要测量参数与其X围 车刀量角台能够测量主剖面和法剖面内的前角、后角、主偏角、副偏角与刃倾角。 测量X围：前角测量X围0-45度 后角测量X围0-30度 刃倾角测量X围0-45度 主副偏测量X围0-45度。 外形尺寸 185×250×2402车刀量角仪的使用方法以40°外圆车刀为例1测量主偏角：主偏角是在基面上测量的主切削刃与车刀进给方向之间的夹角。测量时，车刀放在工作台上，用刀台的侧面和底面定位。此时刀台底面表示基面，刀台侧面表示车刀轴线，量刀板正面表示车刀进给方向。以顺时针方向旋转矩形工作台，同时推动车刀沿刀台侧面紧贴前进，使主切削刃与量刀板正面密合。此时工作台指针指向盘形工作台上的刻度值即为主偏角。如下列图2测量副偏角：副偏角是在基面上副切削刃与车刀进给方向之间的夹角。测量时逆时针方向旋转盘形工作台，同时推进车刀使副切削刃与量刀板正面贴紧读出的刻度值即为副偏角。如下列图3测量刃倾角：刃倾角是在切削平面上测量的主切削刃与基面间的夹角。量出主偏角后，工作台位置不变，旋松定位螺钉，逆时针方向旋转升降螺母，微升量角器，并微推进车刀，使量刀板底面对准并紧贴在主切削刃上，量刀板指针在量角器刻度上读数既为刃倾角。如上图所示4测量前角：前角是在主剖面内测量两前刀面与基面之间的夹角。测量时，在滑移刀台上定好位的车刀随盘形工作台逆时针方向选择主偏角值Kr，此时量刀板在前刀面上的投影即表示主剖面的方向，量刀板底面与前刀面贴紧时所转过的度数即为前角角度值。如下列图5测量后角：后角也是在主剖面内测量的后刀面与切削平面之间的夹角，车刀的定位与测前角一样，只是使量刀板的侧面与车刀的后刀面贴紧，此时量刀板所转的角度即为后角角度值。如下列图6测量法剖面系车刀几何角度：测量法剖面系车刀几何角度时，主偏角、刃倾角、副偏角均与测主剖面车刀角度的原理与方法一样。只是在测量法前角与法后角时，应旋松螺钉轴，旋转摇臂，按刃倾角正负值顺逆时针方向旋转刃倾角值后，固紧螺钉轴即可按法前角和法后角定义分别测出。车刀几何测量实验报告一、车刀角度测量值 车刀角度车刀名称主剖面基面切削平面40度外圆车刀75度外圆车刀90度外圆车刀切断刀文档
