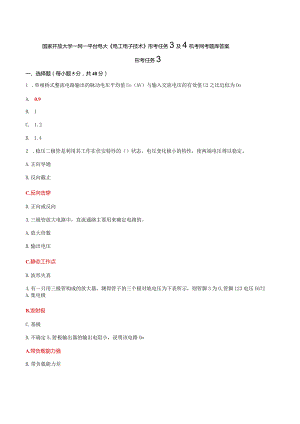

国家开放大学一网一平台电大《电工电子技术》形考任务3及4机考网考题库答案.docx

国家开放大学一网一平台电大电工电子技术形考任务3及4机考网考题库答案形考任务3一、选择题（每小题5分，共40分）1 .单相桥式整流电路输出的脉动电压平均值Uo（AV）与输入交流电压的有效值U2之比近似为OoA. 0.9B. 1C. 1.2D. 1.42 .稳压二极管是利用其工作在伏安特性的（）状态，电压变化极小的特性，使两端电压得以稳定。A.正向导通B.反向截止C.反向击穿D.正向或反向3.三极管放大电路中，直流通路主要用来确定电路的。A.放大倍数B.输出电压C.静态工作点D.波形失真4.有一只用三极管构成的放大器，测得管子的三个极对地电压为下表所示，则管脚3为Oo管脚123电压U672A.集电极B.发射极C.基极D.不确定5.射极输出器的输出电阻小，说明该电路OoA.带负载能力强B.带负载能力差C.减轻后级负荷I).没有影响6.为使集成运放工作在线性区，电路中应引入OoA.负反馈B.正反馈C.电流反馈D.电压反馈7 .即要使放大电路具有稳定输出电流的作用，又要降低其输入电阻，应采用下列O的反馈形式。A.电流串联负反馈8 .电压并联负反馈C.电流并联负反馈8.串联型稳压电路与稳压管稳压电路相比，它的最主要优点是输出电流较大，输出电压0。A.较高B.较低C.可调I).固定二、判断题(每小题5分，共30分)9.PN结反向偏置时，外加电压形成的外电场的方向和PN结内电场方向相反，相当于削弱了内电场。A.对B.错10.由于耦合电容的电容量很大，它对输入交流信号相当于开路，对直流电源相当于短路，确保了三极管直流偏置不受信号源和负载的影响。A.对B.错11.甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。A.对B.错12.当电路引入深度负反馈时，放大倍数Af可以认为与原放大倍数A无关，它取决于反馈回路的反馈系数F的大小。A对B.错13.集成运放的偏置电路主要为差动放大电路提供直流偏置，以起到稳定静态工作点和抑制温漂的作用。A.对B.错14.方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短，反之则周期越长。A对B.错三、综合题（每小题10分，共30分）基本共射放大电路如图3-1所示，已知：UCC=6.7V,Rb=300kW,Rc=2kW,RL=3kW,三极管的B=IO0,rbb,=300W,UBE=O.7V,Cl和C2容量足够大。图3-115.(1)静态工作点IBQ、ICQ、UCEQ分别为()；A.20UA、2mA、4VB. 2mA、20uA、2.7VC.204A、2mA、4V16.(2)电压放大倍数AU近似等于()。A.125B.-125C.94D.-94计算电路输出电压图3-2所示为两级运放电路，已知Rl=RFl=IOkW,R2=R3=RF2=20kW,uI1=1V和uI2=0.5V,u0o说明该电路能够实现何种功能。图3-217. ( 1)电路输出电压UO与输入电压的关系式是()；UO =(l÷tt÷y-wA.l KTtto="<1'r-i-)+yttC. KlKlII11qR.r,uLrF-&曲D.工18. (2)该电路能够实现O功能。A.加法B.减法C.同相比例运算D.反相比例运算图3-3所示串联型直流稳压电路中，已知：稳压管的稳压值UZ=6V,电阻Rl=100Q,R2=200Q,RW=300Q,调整管饱和压降为2V。19. (1)电路输出电压最大值的计算式是O；.B.D.R：20. (2)稳压电路输入电压UI应大于O oB. IlVC. 20VD. 38V形考任务4一、选择题(每小题5分，共40分)1 .数字电路内部电路器件一般处于O状态。A.放大B.饱和C.截止D.开关2 .比较下列数值，最大数是Oo.(379)10B. (157)16C. (100110011)2D. (316)83.逻辑函数表示方法中，()具有唯一性。A.真值表B.表达式C.逻辑图D.卡诺图4.在时钟脉冲作用下，O只具有置位、复位、保持三种功能。A. D触发器B. RS触发器C.JK触发器D.T触发器5 .下列器件中，O属于组合逻辑电路。A.加法器和计数器B.编码器和数据选择器C.译码器和寄存器D.计数器和定时器6 .某二进制计数器的计数长度为16,利用置数功能，可将其设置成长度（）的其他进制计数器。A.大于16B.等于16C.小于16D.任意7 .O能用于脉冲整形的电路。.多谐振荡器8 .单稳态触发器C施密特触发器D.编码器8 .D/A转换器，其分辨率数值O,分辨能力O,而且分辨率与满刻度输出电压O.A.越大，越高，有关9 .越小，越低，有关C.越小，越高，无关D.越小，越低，无关二、判断题（每小题5分，共40分）10 数字电路中某器件管脚的高、低电位，只能与逻辑代数中的逻辑变量值1、0相对应。A.对B.错10.如图4T(a)、(b)所示电路符号分别是与门和或门。(a)(b)图4-1A对B.错11 .在门电路器件中，“74”指该器件为TTL电路类型、“40”指该器件为CMOS电路类型。A对B.错12 .组合逻辑电路中一定包含门电路和触发器。A.对B.错13 .时序电路工作特点是：任意时刻的输出状态，不仅取决于当前输入，而且与前一时刻的电路状态有关。A对B.错14 .同步时序逻辑电路中各触发器的时钟脉冲CP不一定相同。A.对B.错15 .555定时器常用于模拟与数字混合使用的场合，其应用范围是对波形进行整形。A.对B.错16 .逐次比较型A/D转换器工作时须外加转换时钟。A对B.错三、综合题(每小题10分，共20分)分析如图4-1所示组合逻辑电路的功能。图4-117 .(1)FKF2与A、B的逻辑关系是()；F1=A+1F2=X+BrF1=X+BF1=A+BnF1=AfiF2=AB18 .(2)该电路具有()的逻辑功能。A.与或B.与非C.异或D.同或设计数器的初态为0,在电路仿真软件中，可搭接如图4-2所示的由中规模计数器74161构成的计数器电路。即Qdqcqbqa=OOOOo图4-219 .(1)该计数器的状态图为O；QqqQAOOOO÷OOOlOOlO÷OOll÷OlOOOlOlOl10÷Olll->100O100110101011A.QCQqQA0000000100100011010001010110->0111100010011010B.(QdQcQ8Qa)C.0000OOOlOOlOOOlI÷OlOOOlOlOl10Ol11÷10001001->1010tI(QdQcQ2Qa)0000OOOlOOlO00110100OlOl01100111÷10001001D.t120 .(2)该计数器的计数长度是OO.4B.7C. 10D. 13
