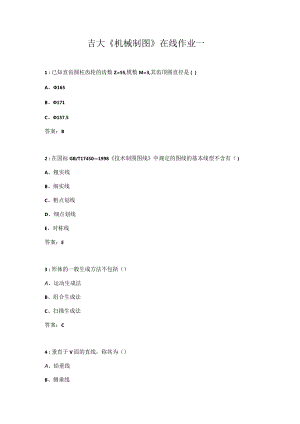

吉大《机械制图》在线作业一.docx

吉大机械制图在线作业一1：已知直齿圆柱齿轮的齿数Z=55,模数M=3,其齿顶圆直径是（）A、165B、171C、157.5答案：B2：在国标GB/T174501998技术制图图线中规定的图线的基本线型不含有（）A、粗实线B、细实线C、粗点划线D、细点划线E、对称线答案：E3：形体的一般生成方法不包括（）A、运动生成法B、组合生成法C、扫描生成法答案：C4：垂直于V面的直线，称其为（）A、铅垂线B、侧垂线C、正垂线5：普通螺纹的牙型符号是（）A、BB、TrC、M答案：C6：组合体视图绘制的步骤（）A、形体分析，选择主视图，画图，确定比例，选择图幅B、形体分析，选择主视图，确定比例，选择图幅，画图C、形体分析，画图，选择主视图，确定比例，选择图幅答案：B7：下列正确的是（）A、主视俯视长相等且对正B、主视左视长相等且对正C、俯视主视宽相等且对应答案：A8：30H8f7的含义是：基本尺寸为30的（）A、基孔制间隙配合B、基轴制间隙配合C、基孔制过盈配合答案：A9：零件图中的技术要求不包括（）A、表面粗糙度B、极限与配合C、放大比例D、形状与位置公差答案：C10：相互配合的轴和孔，轴比孔的表面粗糙度（）A、高一级B、相等C、低一级答案：A11：徒手绘图的基本要求是（）A、轻B、好C、快D、细E、准答案：GB,E12：若曲线上所有的点都在同一平面内，称为平面曲线。以下选项中，属于平面曲线的有（）A、椭圆B、双曲线C、抛物线D、螺旋线E、轴线不相交、不平行的两圆柱面交线13：下列哪些属于优先比例（）A、1：2B、5：1C、1：10D、3：1E、1：50答案：B,E,A,C14：根据零件结构形状的特点和用途，大致可分为（）A、轴套类B、轮盘类C、叉架类D、箱体类E、板架类答案：A,B,D,C15：当剖视图的主要轮廓线与水平线成45度时其剖面线应画成与水平线成（）A、45度B、135度C30度D、60度E、50度答案：DzC16：弹簧主要用于减震、夹紧、承受冲击、储存能量、复位和测力等（）A、错误B、正确答案：B17：轴承内圈装在轴承座孔中（）A、错误B、正确答案：A18：组合体视图绘制的步骤为选择主视图，形体分析，画图，确定比例，选择图幅（）A、错误B、正确答案：A19：齿轮模数m=2p3.14（）A、错误B、正确答案：A20：剖切面的选择单一剖切面，几个平行的剖切平面，几个相交的剖切面（）A、错误B、正确答案：B21：斜视图是将机件向平行任何一基本投影面的平面投射所得到的视图（）A、错误B、正确22：实际尺寸减其基本尺寸所得的代数差是公差（）A、错误B、正确答案：A23：组合体尺寸标注要求正确，真实，完整（）A、错误B、正确答案：A24：局部放大图可以画成视图、剖视、断面图（）A、错误B、正确答案：B25：圆柱销常与开槽螺母配合使用，防止螺母松动（）A、错误B、正确答案：A原创作者徐高峰
